Installer une irrigation automatique

Faire un système d’arrosage de sous-sol pour votre pelouse est simple et peut se transformer en une activité de bricolage amusante à partager avec votre famille. Dans ce guide, nous expliquons comment le faire.

Un système d’irrigation souterrain et une belle pelouse rendront notre jardin plus beau, optimisant l’utilisation de l’eau et automatisant les cycles d’irrigation.

A découvrir également : Comment avoir un beau jardin ?

Le système d’irrigation souterrain pour la pelouse offre de nombreux avantages :

  • Possibilité d’irriguer même en notre absence
  • Réduire les déchets
  • Diversifier l’irrigation pour chaque type de culture
  • Laissez la pelouse dégagée : les arroseurs sont cachés dans le sol et ne s’activent que lorsque le cycle d’irrigation commence

Nous pouvons construire notre système grâce au bricolage, sans avoir recours à un technicien. Grâce à ce guide, nous allons expliquer étape par étape les différentes étapes nécessaires à la construction d’un système d’irrigation souterraine.

Vous pouvez télécharger le guide pour la conception et la construction d’un système d’irrigation du sous-sol pour la pelouse à partir de ce lien, l’imprimer et le lire confortablement. C’est un PDF de 9,3 Mo au format A4.

A découvrir également : Comme un balcon de jardin ?

Guide de mise en œuvre du système d’irrigation des pelouses

Construction du système d’irrigation de la pelouse

Ce guide vous accompagnera étape par étape dans la conception et la construction de votre système d’irrigation souterrain.

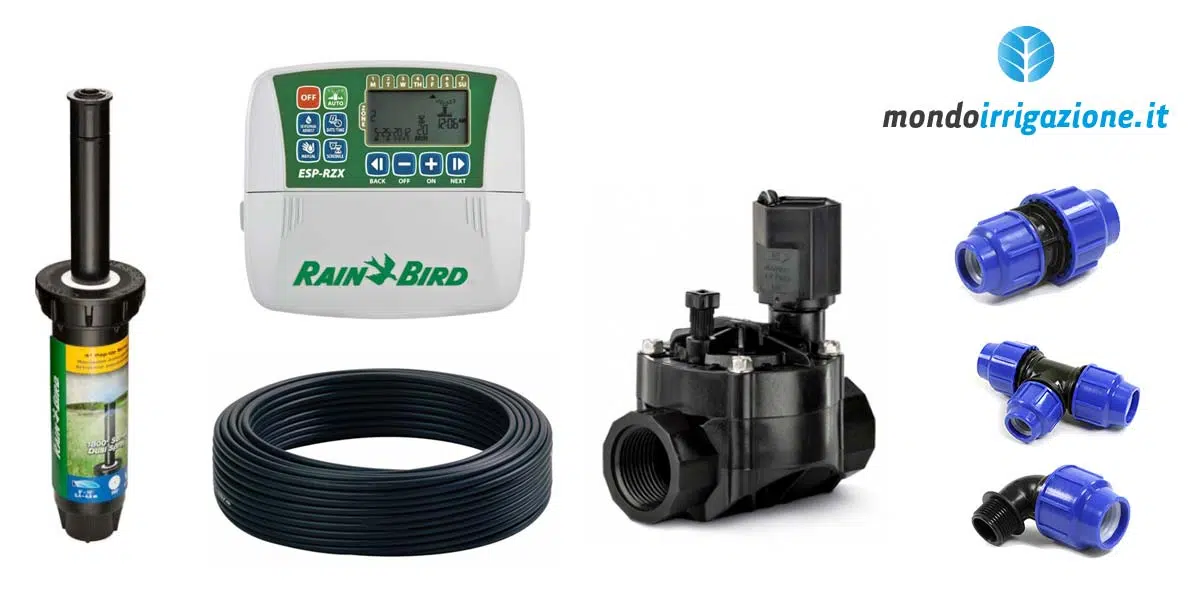

Le système d’irrigation souterraine : composants

Les principaux composants d’un système d’irrigation souterraine sont :

  • L’ unité de contrôle de l’irrigation, ou programmeur, doit être considérée comme le cerveau de l’implant L’unité de contrôle a pour fonction de démarrer ou d’arrêter l’irrigation. Vous pouvez calendrier, le choix des jours, des durées et des zones pour l’irrigation.
  • Les arroseurs de jardin rétractables, également connus sous le nom de pop-ups sont des arroseurs qui sont installés à la chasse d’eau souterraine de la pelouse. Grâce à la pression de l’eau, lorsque la plante est en cours d’exécution, ils se lèvent et commencent à irriguer.
  • Les électrovannes d’irrigation sont des vannes qui, commandées électriquement par l’unité de commande, s’ouvrent et se ferment. L’unité de contrôle d’irrigation entraîne les électrovannes en les ouvrant lorsque nous avons programmé l’irrigation, et en les fermant à la fin
  • Les Tuyaux d’Irrigation Ce sont des tuyaux en polyéthylène qui vont sous terre, auxquels les arroseurs de jardin se connectent
  • Raccords d’irrigation Tous les composants d’un système d’irrigation doivent être reliés les uns aux autres par des raccords d’irrigation en plastique

Souhaitez-vous élaborer : nous avons a créé un guide complet sur les composants d’un système d’irrigation de sous-sol pour la pelouse

Composants du système d’irrigation

Choisir des arroseurs de jardin rétractables

Les arroseurs de jardin rétractables doivent être choisis en fonction de la taille de la pelouse : nous utiliserons des gicleurs statiques pour les petites et moyennes pelouses, des gicleurs dynamiques pour les pelouses dont la portée doit être supérieure à 5 mètres. La sortie signifie le jet d’un arroseur : si nous comparons la surface irriguée à un cercle avec l’arroseur entre les deux, la plage est le rayon de ce cercle , alors un arroseur avec une plage de 5 mètres irriguera un diamètre de 10 mètres.

Voulez-vous connaître les différences entre les gicleurs statiques et dynamiques et les principaux modèles, marques et prix ? Lisez notre guide sur la sélection des gicleurs statiques ou dynamiques

gicleurs statique ou dynamique

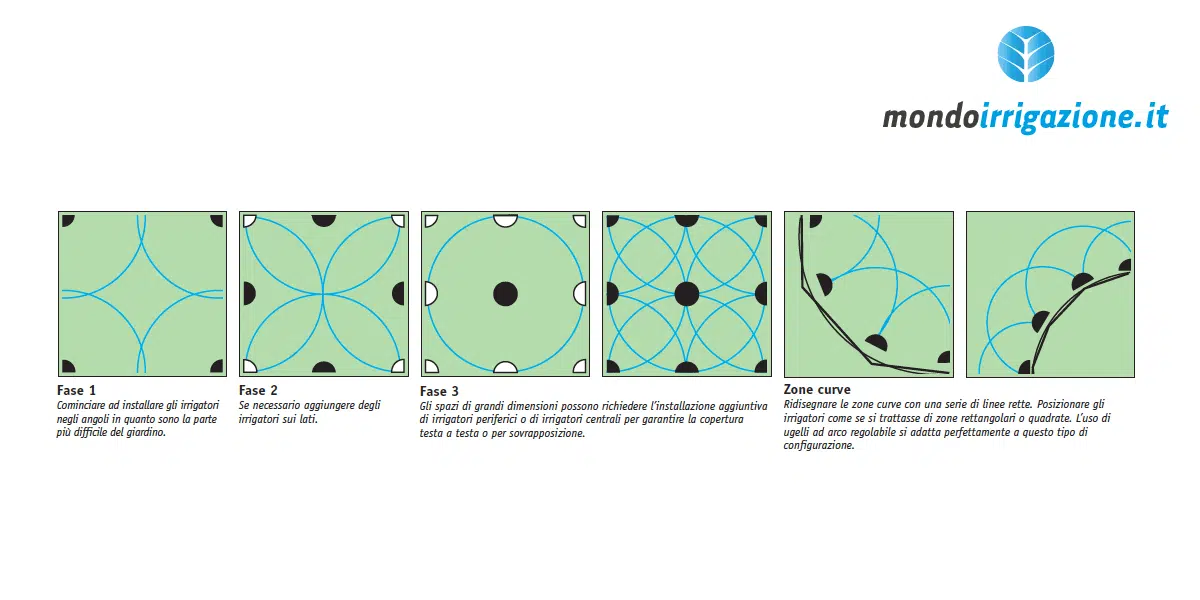

Placez et arrangez les arroseurs

Les arroseurs doivent être placés selon deux critères établis afin d’avoir une bonne uniformité d’irrigation et d’éviter les zones sèches dans la pelouse.

  • Les jets doivent presque se chevaucher complètement, cela signifie que le premier arroseur devra atteindre l’arroseur contigu avec son jet.
  • Vous commencez par les coins, en plaçant un arroseur sur chaque coin, puis vous continuez sur le périmètre , et seulement si la pelouse est très grande, vous avez des arroseurs dans les zones centrales de la pelouse.

Nous avons écrit un article détaillé sur le placement des arroseurs dans la pelouse, avec des motifs et avec une vidéo, nous vous invitons à lire

Positionnement des gicleurs dissimulés

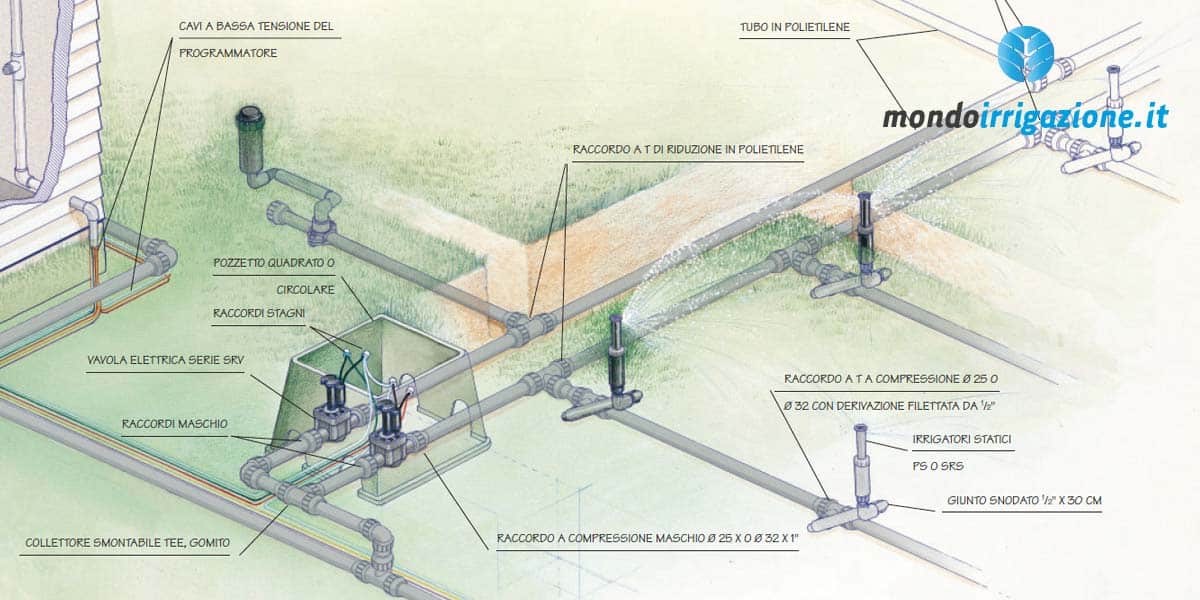

Diviser la plante en zones et concevoir la plante

Si notre usine d’eau n’a pas une portée suffisante, nous serons obligés de diviser le système d’irrigation du sous-sol de la pelouse en plusieurs zones. Prenons un exemple pratique :

  • Notre système fournit 60 litres par minute
  • Nous prévoyons de faire une pelouse avec 12 arroseurs, chacun consommant 8 litres par minute

Il est clair que la consommation du système d’exploitation est de 96 l/min (8 l/m x 12 gicleurs), tandis que le débit de notre système est de seulement 60 l/min. Dans ce cas, nous serons contraints de mettre en place un système d’irrigation dans deux zones.

Il semble complexe de déterminer le débit de notre usine et la consommation d’arroseurs , en fait c’est une opération très simple. Si vous voulez élaborer, nous avons créé un article complet avec des schémas et des exemples

Diviser la plante en zones

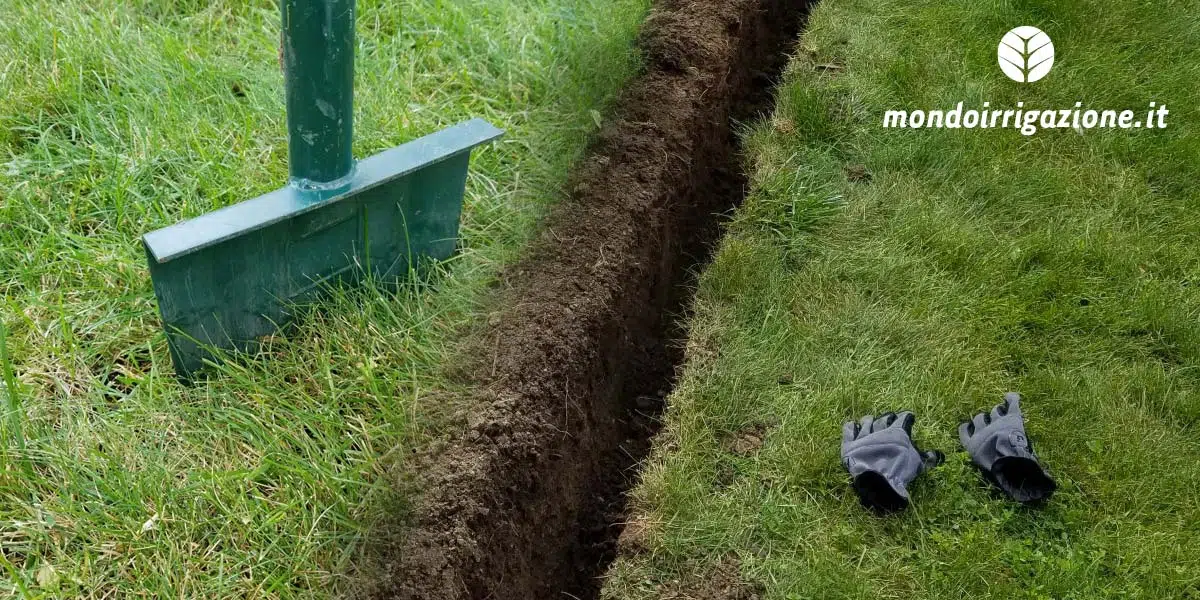

Creuser les pistes dans la terre pour les tuyaux d’irrigation

Une fois conçu notre système d’irrigation souterraine, nous pouvons déplacer matériellement à la construction, creuser les pistes pour les tuyaux d’irrigation àenfouir. L’excavation peut se faire sans effort pour se tourner vers une pelle, par une méthode simple. Nous pouvons commencer par creuser peu profondément les canalettes dans le sol, puis les remplir d’eau. Il suffira d’attendre quelques minutes et le sol sera mou, cela nous permettra de creuser plusieurs centimètres de plus sans effort. Nous répétons l’opération de remplissage de l’eau et de creuser jusqu’à ce que nous ayons fait des traces d’environ 20 cm de profondeur.

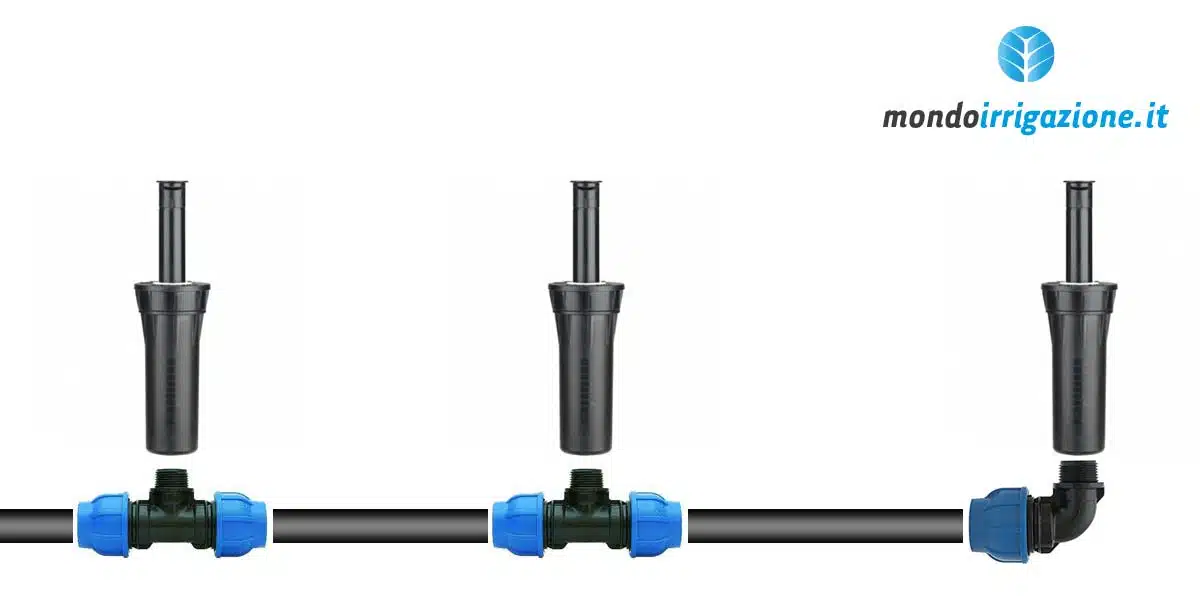

Construire le système en installant les raccords et en connectant les gicleurs

À ce stade, nous n’avons qu’à assembler le système d’irrigation du sous-sol en connectant les raccords au tuyau et les arroseurs de jardin au rétractable. D’abord, nous allons décompresser le tuyau pour irrigation à l’intérieur de la piste excavée, en la coupant dans des endroits où la plante fait un virage ou où plusieurs fils commencent. Les disjoncteurs se connectent les uns aux autres par des raccords à compression : ce sont des raccords d’irrigation spécifiques très simples à utiliser : il suffira d’insérer à leur intérieur du tube et de visser l’anneau jusqu’à serrage. Nous devons empêcher le tuyau d’avoir des étrangles, donc nous allons installer un coude où le tuyau fait un virage, et un Té où il se divise en deux.

Positionné le tuyau et les raccords à travers les raccords sont terminés, nous pouvons connecter les gicleurs . Il existe de nombreuses façons de connecter les gicleurs au tuyau, nous vous invitons à lire notre article sur la façon d’installer des gicleurs.

Installer des gicleurs

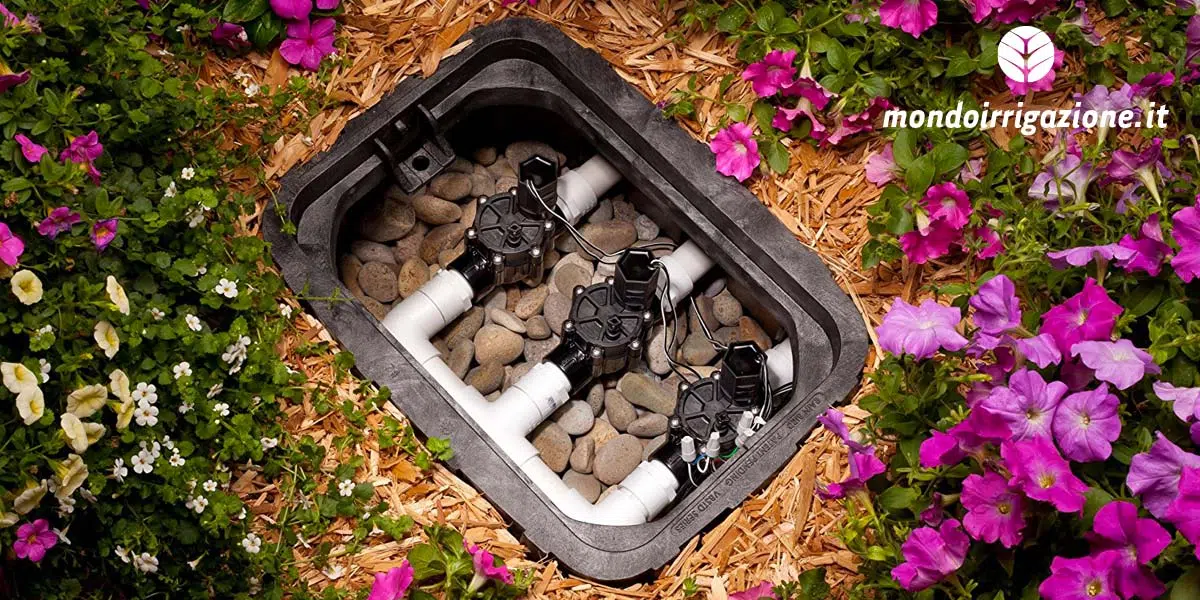

Installer des électrovannes pour l’irrigation dans le cockpit

Si la plante est faite dans plusieurs zones, nous recommandons l’installation d’un poste de pilotage où les électrovannes individuelles peuvent être placées et à partir duquel les tuyaux d’irrigation peuvent être démarrés pour les différentes zones. L’installation d’un puisard pour électrovannes est la meilleure solution pour plusieurs raisons :

  • Les électrovannes sont protégées
  • Le cockpit est esthétiquement parfait, les composants sont souterrains et non visibles, le couvercle vert s’intègre à la pelouse
  • Capuchon ouvrable simplifie le nettoyage et l’entretien

Vous voulez savoir comment choisir le cockpit, comment connecter des électrovannes pour l’irrigation, quels raccords utiliser ? Lire notre guide

Installer des électrovannes dans le poste de pilotage

Notre guide se termine ici, suivant nos recommandations, vous pouvez créer un système d’irrigation complet et une règle de l’art, parfaitement fonctionnel et correctement dimensionné. Mise à jour de l’article du 22 janvier 2018
